임피던스 와 임피던스 크기 그리고 역률

보통 임피던스는 Z = R + X  또는 Z = R + j 형태로 표기된다.



우리는 임피던스 Z 가 "교류저항" 임을 이미 알고 있다.

즉, Z 가 1 옴 이라면, 일반적인 저항 1 옴과 같은 것처럼 보인다.

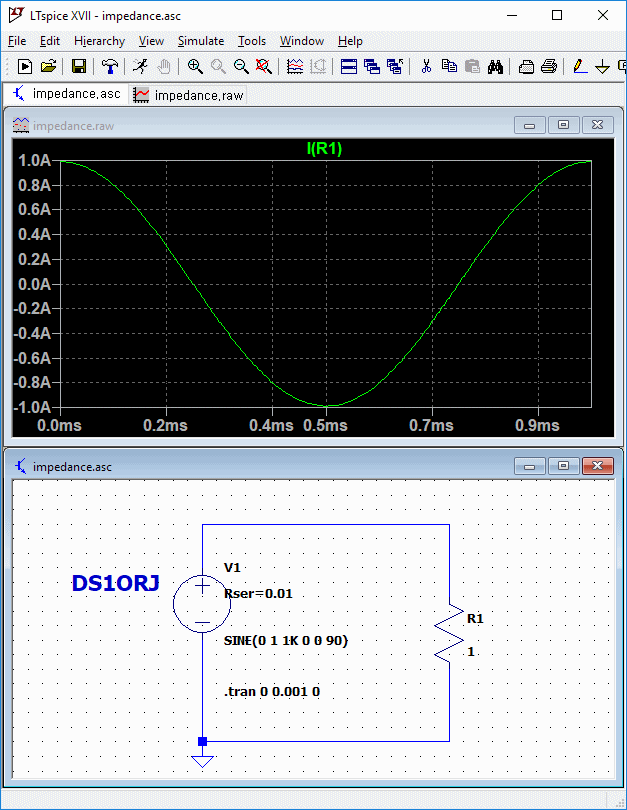

아래처럼, 캐패시터가 됐든 1옴 저항이 됐든 임피던스 1 옴은 1V 에서 1A  전류가 흐른다.







따라서 둘 다 임피던스 Z 는 1 옴 이다.



재밌는 것은, 상기 회로에서 두 부품의 임피던스가 모두 1 옴 이므로 두개를 직렬 배치하면 2 옴이 될거 같지만 실제로는 그렇게 되지 않는다.



아래서 보는 바와 두 부품을 직렬 연결하면 1A 의 절반인 0.5A 만 흘러야 하지만 0.7A 넘는 전류가 흐르는 것을 볼 수 있다. (약 0.707A)



이러한 현상이 발생하는 이유는 C1 이 실제 저항으로 작동하는 것이 아니고 "저항인 것처럼" 행동하기 때문이다.

저항과 캐패시터가 직렬 연결되면 캐패시터의 충방전 회로에 저항이 추가되므로 단순히 직렬 저항이 되는 개념으로는 정확히 계산 할 수 없다는 것을 알 수 있다.

이런 계산상 문제 때문에 Z = R + X  라는 복소수(complex) 형태로 표기하고, 복소수 형태로 더하거나 빼게 된다.



왜 그런지 이해가 되지 않을 것이므로 아래를 본다.

1 옴 저항만 있는 경우 1W 를 소모한다.(물론 교류이므로 0~1V 사이에 변동한다, 붉은색)





그러나 아래처럼 캐패시터만 있는 경우는 전원 극성에 따라 +0.5W 와 -0.5W 를 왔다갔다 한다.

쉽게 말해 "충방전"을 반복한다.  소모전력을 합치면 0W 이다(소모전력은 없다.)

즉, 전류는 흐르지만 소모는 하지 않는다. (전력을 일시적으로 보관 했다가 전원으로 되돌린다. 100% 반사, 역률 0)

---

우리가 일반적으로 계산하는 옴의 법칙은 "실수" 를 기준으로 사용하므로 복소수 Z (R+X 형태) 를 그대로 가져다 쓰면 결과가 복잡해진다.(일반 계산기로 되지 않는다),  편의상 보통 "임피던스 값" 이라고 하는 것은 복소수 임피던스 Z 가 아닌 임피던스 Z 의 크기를 주로 사용하고 단순히 "몇 Ohm" 이다 라고 표기한다. (이렇게 함으로써 계산을 단순화 할 수 있다.)



 즉, 단순 표기된 "임피던스 몇 옴" 이라는 것은 "임피던스의 크기" 를 의미한다고 생각하면 된다.



Z 의 크기는 아래와 같이 쉽게 계산 할 수 있다.

$ Z=\sqrt{R^{2}+X^{2}} $



이 글의 처음에서 본 회로,  저항이 1 옴이면 임피던스(크기)는 1 옴이다.

$ Z=\sqrt{R^{2}+X^{2}}=\sqrt{1^{2}+0^{2}}=1 $



그리고 캐패시터의 리액턴스가 1 옴이면 여전히 임피던스(크기)는 1 옴이다.

$ Z=\sqrt{R^{2}+X^{2}}=\sqrt{0^{2}+1^{2}}=1 $



즉, Z = R + X 에서 R 또는 X 가 0 이면 계산할 필요도 없이  Z 크기는 R 또는 X 가 된다.



그러나,  아래와 같이 1옴 저항과 1옴 캐패시터가 합성(직렬)이 되면 2 옴이 아니고 약 1.414 가 된다.

$ Z=\sqrt{R^{2}+X^{2}}=\sqrt{1^{2}+1^{2}}=1.414.. $



따라서, 1옴 저항과 1옴 캐패시터가 직렬된 경우 전류는 0.5A 가 아니고

$ I=E/R=E/Z=1/\sqrt{2}=1/1.414..=0.7071.. $      약 0.7071.. A 가 된다.



다소 복잡해 보이지만 "임피던스의 크기" 를 구하면 옴의 법칙이 성립 한다는 것을 알 수 있다.

---

여기서 왜 직렬 연결을 복잡하게 "제곱" 을 동원해서 계산해야 하는가 의문이 들 수 있다.

아래처럼 그냥 더하기로 편하게 계산 할 수 없을까?

실제 리액턴스 X (캐패시터 또는 코일)는 충방전을 하고 R 은 X 의 충방전을 방해하므로  아래처럼 일정 영역이 겹치게 된다.  그래서 단순 더하기로는 정확한 값을 얻을 수 없다.

좀 더 정확히 표현하자면 아래와 같이 된다.

위의 그림은 흔히 말하는 "벡터(Vector)" 표현 이다.



만약 R 또는 X 가  0 이 되면 각각 아래와 같다.

저항 R 이 없고 리액턴스 X 만 있을 경우 각도는 90 도 이고  Z 크기는  X 와 같다.

또는 아래와 같이 저항만 있는 경우 각도는  0 이고 Z 크기는 R 과 같다.

위의 경우를 제외하고 R + X 가 모두 포함될 경우에는 두 값의 사이를 "가로지르는 거리" 즉 벡터를 알아야 하므로 복잡해지는데 이것이 앞서 설명한 임피던스의 크기 이다.

이 거리를 편하게 계산하는데 "피타고라스의 정리" 공식을 사용할 수 있고. 그것이 바로 전술한  Z 크기(거리) 를 계산하는 $ Z=\sqrt{R^{2}+X^{2}} $  공식이다.

또한 여기서 얻어진 Z 크기는 복소수가 아니므로 그대로 일반 계산에 사용 가능하다.

---

상기 계산에서 "각도" 라는 표현이 나오는데 전압은 항상 같은 각도로 공급되므로 이 "각도" 라는 것은 회로에 흐르는 전류의 각도이다. 즉 전압과 전류의 위상차를 얘기한다.



다시 한번 위의 벡터를 보면 알 수 있는 사실은 아래와 같다.



- R 과 X 값을 알면 각도와 Z 크기를 계산 할 수 있다.



Z = R + X 만 알고 있을 때 삼각함수를 이용하여 위상을 계산하려면 아래와 같다.



$ \frac{X}{R} = tan\  \theta $   이므로   $ \theta = tan^{-1}\left ( \frac{X}{R} \right ) $



$ \frac{X}{Z}=sin\  \theta $  이므로  $ \theta = sin^{-1}\left ( \frac{X}{Z} \right ) $

$ \frac{R}{Z}=cos\  \theta $ 이므로 $ \theta = cos^{-1}\left ( \frac{R}{Z} \right ) $



- Z 크기와 각도를 알면 R 과 X 를 역으로 계산 할 수 있다.



$ Z = \sqrt{R^{2}+X^{2}} = \frac{X}{sin\ \theta} = \frac{R}{cos\ \theta} $



$ X = \sqrt{Z^{2}-R^{2}} = Z*sin\ \theta = R*tan\ \theta $



$ R = \sqrt{Z^{2}-X^{2}} = Z*cos\ \theta = \frac{X}{tan\ \theta} $

---

상기 수식에서  $ \frac{R}{Z} $  은 흔히 말하는 "역률(Power Factor) " 이다.



즉,  전체 임피던스에서 실제 저항(리액턴스를 제외한)이 소모한 전력을 의미한다.



1 이면 공급된 전력은 모두 소모 되었고 Z = R 이고 X 는 0 인 상황이다.

이 때 전압과 전류는 동위상 이다. (즉, 차이가 나지 않는다. 0도)



0 이면 공급된 전력은 모두 반사 되었으며(소모전력이 없음)  Z = X  이고 R 이 0 인 상황이다.

이 때 전압과 전류의 위상차는 90도 이다.





상기 회로에서 역률은 Z 크기로부터 다음과 같이 계산 할 수 있다.

$ \frac{1}{ \sqrt{1^{2}+1^{2}} }=0.707... $



또한 $ \frac{R}{Z}=cos\  \theta $ 이므로 위상차는  $ \theta = cos^{-1}\left ( \frac{R}{Z} \right ) $ 이다.

위상차를 계산해보면 $ cos^{-1}\left (\frac{1}{ \sqrt{1^{2}+1^{2}}} \right) = 45 $ 를 얻는다.



일반적인 역율로 표현 할 때  cos 45 가 되고 이는 약 0.707 에 해당한다.



아래는 해당 회로에서 전압과 전류의 위상차가 발생하는 모습

이것은 캐패시터이므로 전류 위상이 앞서간다.(즉, 진상 역률)

약 48.6 도 앞서 가는데 이것은 시뮬레이션 그래픽 출력에서 수동으로 위치값을 찍은 것이므로 오차가 있다.

---

※ 이 글에서는 편의상 설명하지 않았지만 리액턴스에는 캐패시턴스(캐패시터, 콘덴서) 와 인덕턴스(인덕터, 코일) 의 두 종류가 있으며  각각 반대 방향으로 움직인다.



즉, X 가 캐패시턴스의 경우에는 음의 값  즉 -X 가 되고,  인덕턴스의 경우에는 +X 즉 양의 값을 가진다.

일반적인 상황, 즉 옴의 법칙 등을 계산하기 위해 "임피던스의 크기" 만 취할 때에는 이 부호의 의미는 없다.



RF 회로에서 임피던스 매칭과 같이 복소 임피던스를 계산할 경우에는 실수부와 허수부가 별도로 계산되고 합쳐지므로 이 때에는 부호가 중요해진다.  예를들면 X 가 10 이라고 할 때 -X(10) 은 +X(10) 과 더해지면 0 으로 사라진다.



전기 분야와 RF 분야가 Z 와 Z 크기를 혼용해서 사용하지만,  전기 분야는 주로 옴의 법칙을 이용해서 기술하므로 Z 의 크기(원칙상 |Z| 로 표시) 를 주로 사용하고, RF 분야에서는 위상 정보도 필요하므로 복소 형태(R+X) 를 주로 사용한다.
