Diamond CR-77 차량용 소형 VHF UHF 안테나 복제품

중국 T*** 사이트에서 CR-77 (아마도 복제품)로 보이는 제품을 저렴하게(1만원 내외) 판매하므로 구매해보았다.

이 안테나는 낮은 높이(30cm 가량)로 차량 위에 설치되더라도 파손 위험이 적다.



사용기는 아직 추가되지 않았다.(현재 일정이 바쁜 관계로 차량에 설치해서 운용하지 못함)

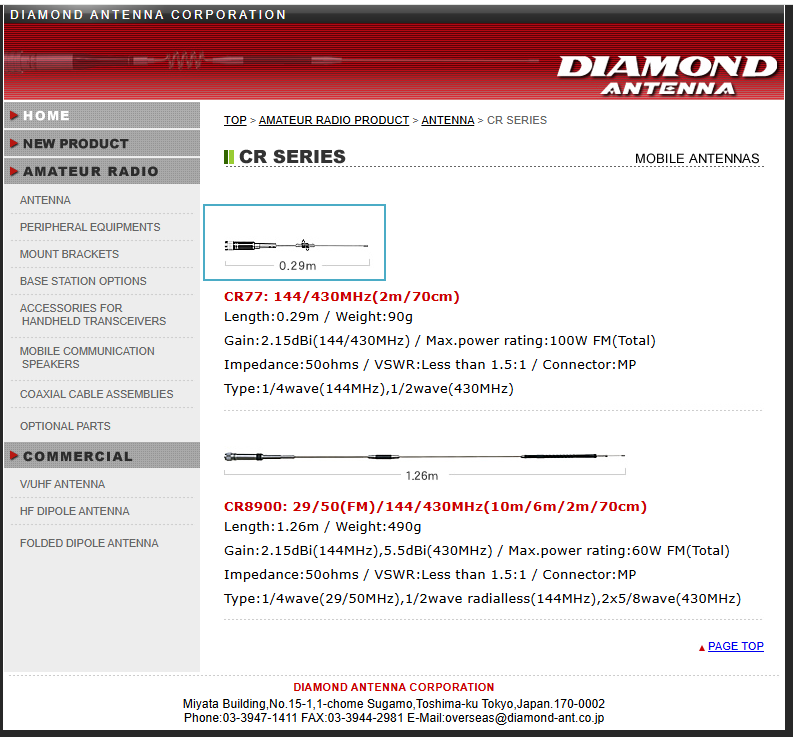

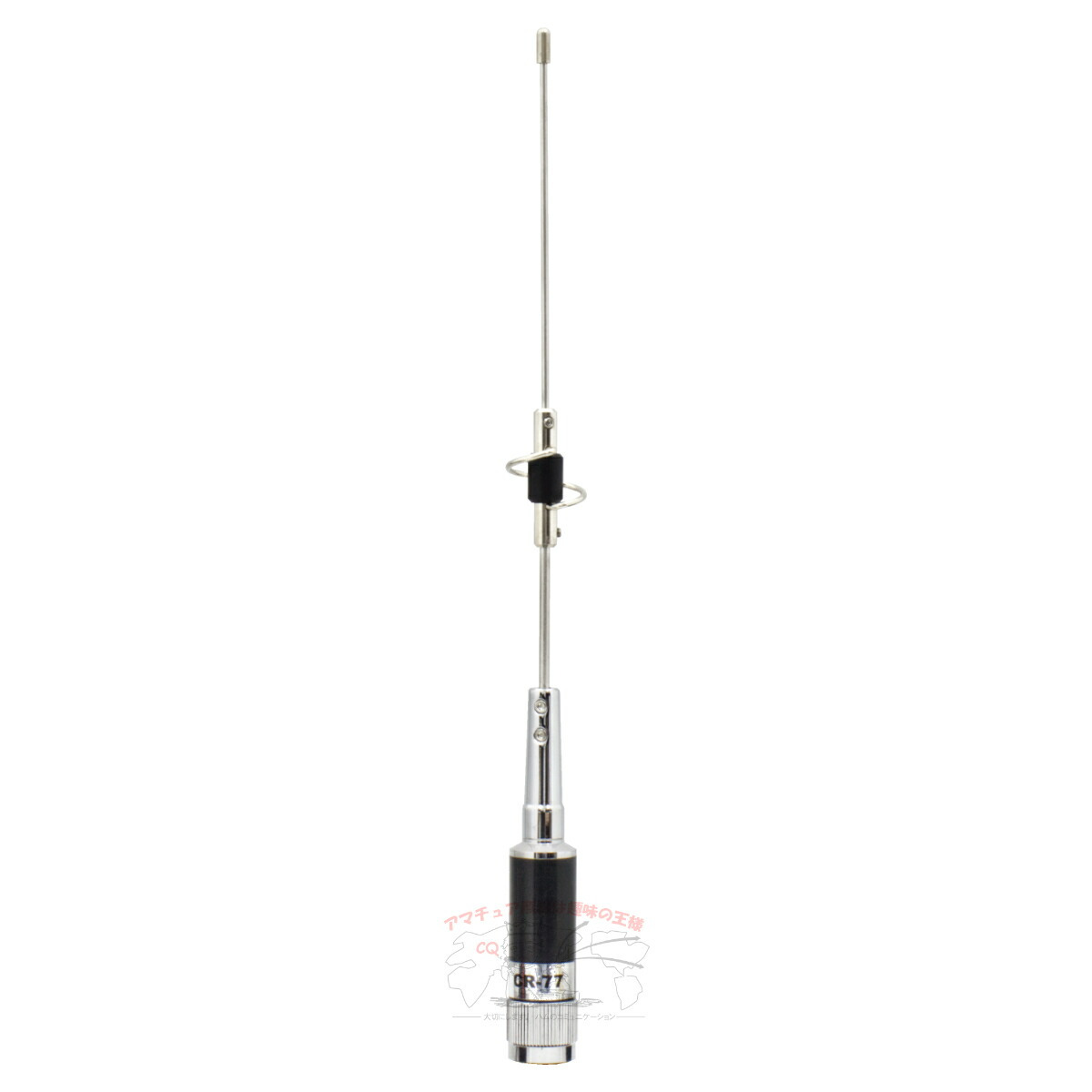

아래는 정품으로 추정되는 사진이다.



작동방식은 위에 설명대로,  VHF 에서는 1/4 파장 (50cm 가 되어야 하지만 중간에 1턴 코일이 로딩으로 작용할 것으로 보인다) 이고 UHF 에서는 1/2 파장 이라고 설명되어 있는데 시간날 때 안테나 시뮬레이션을 돌려봐야 저 코일의 정확한 작동을 알 수 있을거 같다.



차량용 안테나는 엘레먼트가 장애물에 부딪혀 손상되는 경우가 많아서 자가 수리를 위해 사이즈를 미리 측정해놓았다.

다시 말하지만 이 안테나는 복제품(아마도)일 것이다.  (현재 버니어캘리퍼스에 문제가 있어서 대략적인 사이즈만 적는다)



CR-77 안테나 전체길이 30.45cm



카메라 렌즈가 광각이므로 이상하게 보이게 된다.  전체 길이는 30.45cm 이다. 안테나 커넥터에 삽입되는 부위가 있으므로 최종 높이는 그것보다 낮아질 것이다.(최소 1cm 이상)



CR-77 상단 엘레먼트 11.2 cm









CR-77 하단 엘레먼트 8cm

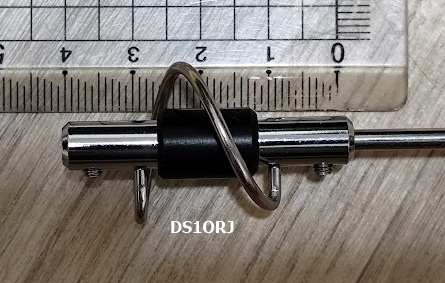

CR-77 코일 외경 2.5cm (25mm)





CR-77 코일 전체 4cm, 코일폭은 약 21mm(추정)

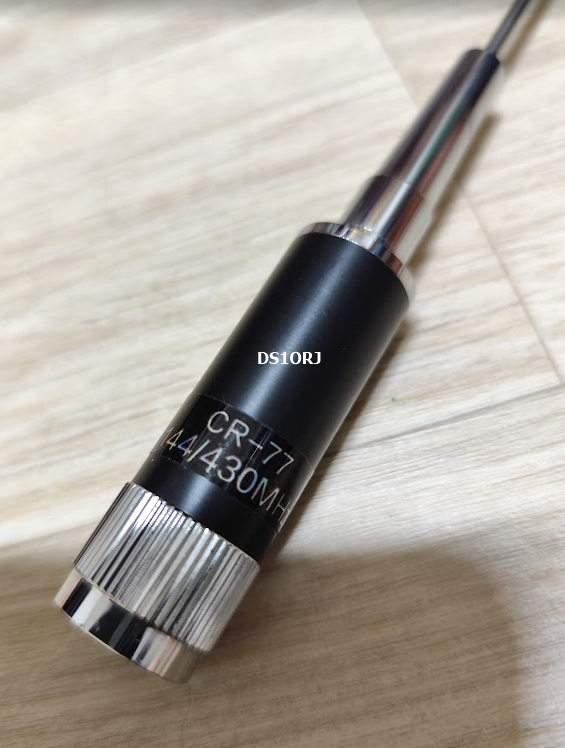

CR-77 마운트 부분

아마도 안쪽에는 매칭 회로가 있을 것으로 추정한다.(보나마나 접착제로 떡칠을 했을 것이므로 이상이 발생했을 때나 열어봐야 할 것이다)



CR-77 나름 시리얼 번호도 있고..

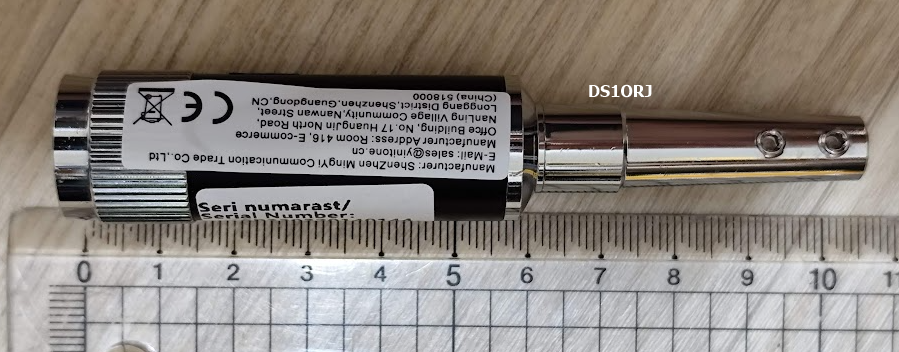

CR-77 전체 길이는 10.2cm 정도이다. (사진이 광각이라 왜곡됨)



아직 사용하지 않아서 모르겠지만, 기존의 자작 Inverted F (로우프로파일 안테나, 이득 없음)  보다 조금 낫지 않을까 추정한다.



현재 가용한 측정기가 없으므로 안테나의 정상 작동 여부는 알 수 없다.
빠른 시일 내에 사용해보고 사용기를 추가할 예정이다.
