6 소자 2M 야기 안테나 6 ELE VHF YAGI 4NEC2

이 글은 6 소자 2M 야기 안테나 6 ELE VHF YAGI  4NEC2  시뮬레이션 결과를 기술한다.



이 안테나는 현재 3단 GP 와 함께 사용중인 안테나로 잘 작동한다.

아래 안테나 중 첫번째 버전(2미터 붐, 광대역 설계) 이다.

https://www.qsl.net/dk7zb/PVC-Yagis/6-Ele-2m.htm

6-El.-2m-Yagi



제작에는 PVC 파이프와 3.2mm 알루미늄 봉, 그리고 방사기와 반사기에는 스테인레스 파이프(권장하지 않음)가 사용되었다.

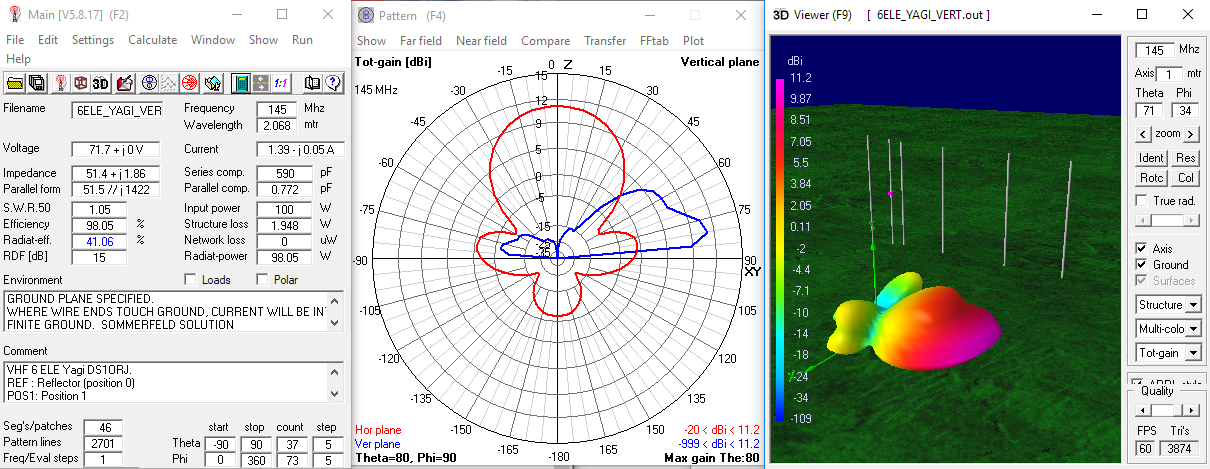

아래는 지상고 1.5 미터에서 이득(중앙, 끝부분은 1미터)  80도에서 11.2 dBi (dBd 로 환산하려면 2.15 를 뺀다)

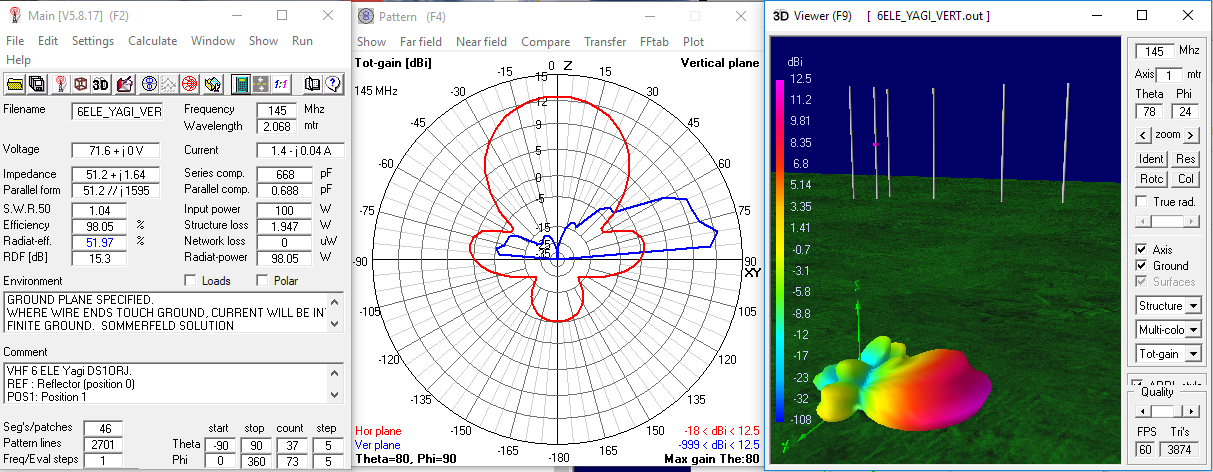

아래는 지상고 2.5 미터에서 이득(중앙, 끝부분은 2미터)  80 도에서 12.5 dBi (dBd 로 환산하려면 2.15 를 뺀다)







아래는 SWR 을 시뮬레이션 한 값이다. 144~146 까지 문제 없는 수준이다.(두번 만들었는데 1.5 이하로 들어왔다.)

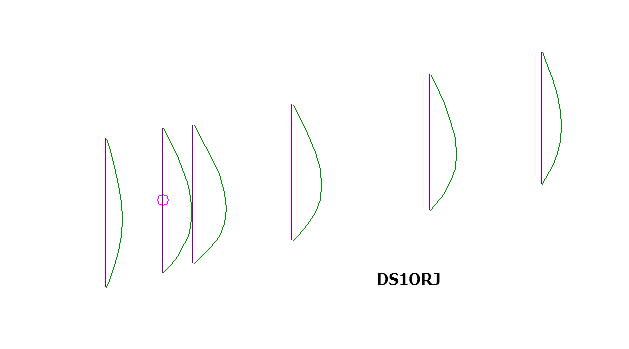

아래는 엘레먼트별 전류분포, 첫번째 도파기(이 안테나에서는 사실상 슬리브로 작동한다고 한다)에 가장 큰 전류가 걸린다.



해당 야기로 UHF 밴드  430~440 를 시뮬레이션 해보면 아래와 같다.

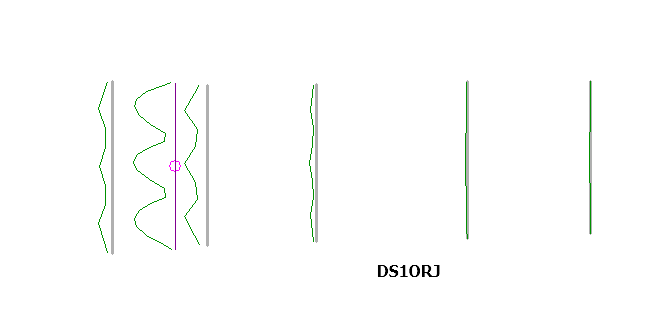

435MHz 에서의 전류분포 (사실상 제 역할을 하지 못하는 것으로 보인다)



U 밴드는 대부분 하늘로 쏘지만 어느정도 사용은 된다. (실제 운용시 U 밴드는 급전선에서 감쇠가 상당히 심하므로 안테나측에서 SWR 이 2.0 이하로 들어오면 손실을 감안하고 억지로 사용 할 수는 있다 - 물론 권장하지는 않는다.)

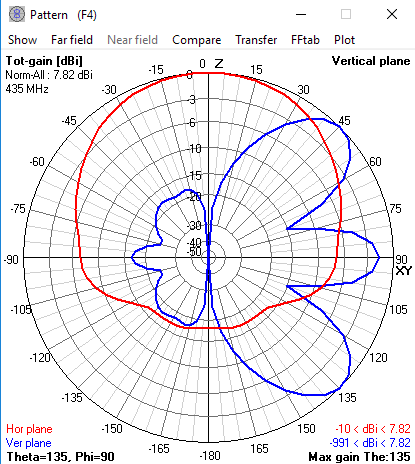

수평으로 쏘면(아래서는 수직패턴으로 표시됨) 3차 고조파에 의해 아래와 같이 삼지창 모양으로 나가는 것을 볼 수 있다.





아래는 시뮬레이션에 사용된 코드이다. (LD 명령에서 전도도 3.7665 는 알루미늄을 가정한다)

CM VHF 6 ELE Yagi DS1ORJ.

CM REF : Reflector (position 0)
CM POS1: Position 1
CM RAD : Radiator
CM POS2: Position 2..5
CM DIR1 : Director 1..4
CM DIA : Element diameter
CE

SY	DIA=0.0032/2
SY	high=2.5
SY	REF=1.028
SY	POS1=0.260
SY	RAD=1.001
SY	POS2=0.395
SY	DIR1=0.956
SY	POS3=0.845
SY	DIR2=0.940
SY	POS4=1.470
SY	DIR3=0.940
SY	POS5=1.980
SY	DIR4=0.914

GW	1	9	0	0	high-REF/2	0	0	high+REF/2	DIA
GW	2	21	0	POS1	high-RAD/2	0	POS1	high+RAD/2	DIA
GW	3	9	0	POS2	high-DIR1/2	0	POS2	high+DIR1/2	DIA
GW	4	9	0	POS3	high-DIR2/2	0	POS3	high+DIR2/2	DIA
GW	5	9	0	POS4	high-DIR3/2	0	POS4	high+DIR3/2	DIA
GW	6	9	0	POS5	high-DIR4/2	0	POS5	high+DIR4/2	DIA
GE	1
EK
LD	5	0	0	0	3.7665E7
GN	2	0	0	0	13	0.005
EX	0	2	11	0	1	0	0	0
FR	0	1	0	0	145	1
EN
