설명 편의상 존칭은 생략합니다.
4:1 발룬은 상당히 다양한 종류가 있는데 가장 많이 사용된다고 생각되는 것은 아래 DJ0IP 오엠이 올린 자료에 나와 있다. (DJ0IP 사이트에는 이외에도 훌륭한 자료가 많음)
https://www.dj0ip.de/balun-stuff/1-vs-2-core-baluns/

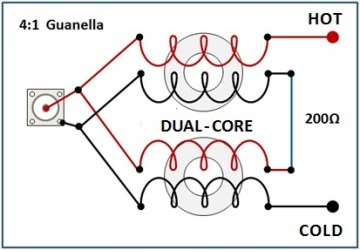

권선 방식은 완전히 동일하고 코어가 나뉘어 있는지 한개로 감는지 차이이다.
단, 아래쪽은 발룬으로 작동하지만 윗쪽 단일 코어로 감은 것은 코어의 자속을 공유하게 되므로 공통모드 전류가 흐르고 CMC 차단 능력이 저하(전류 발룬으로 제대로 작동 안함) 된다.(관련 이론은 인터넷 검색)
개인적인 생각으로는 "이론상" 금속 분말 코어에 감으면 자속 공유가 거의 안돼므로 어느정도의 공통모드 전류 차단이 가능할 것으로 생각되지만 코어 자체의 인덕턴스 부족으로 광대역으로 만들기 어려울 것이다(시도 안함)
일전의 64:1 발룬의 테스트 데이터를 보면 50MHz 밴드(그리고 하이밴드도 맞찬가지)에서 거의 더미로드에 가까웠기 때문에 엔드피드를 포기하고 OCFD 안테나를 올리기 위해 이 바룬을 만들기로 한다.
동일한 코어를 가지고 싱글 코어와 듀얼 코어로 시험 제작을 했을 때 듀얼 코어 쪽의 손실이 다소 높고 주파수 특성도 만족할 만큼 나오지 않았므로(신뢰할만한 다른 데이터를 볼 때 듀얼 코어 버전이 원래 이런것이 아니라 사용된 코어의 특성 내지는 한계라고 생각 된다) 싱글코어로 만들기로 결정 되었다.
상기 이유 때문인지 모르겠지만, 대부분의 제작 업체가 싱글코어 형태로 만들고 있다.
어쨌든 코어 하나로 감았을 경우에는 CMC 차단을 위해 별도의 1:1 바룬이 필요하게 되고, 이렇게 두개를 한 박스에 넣은 바룬을 속칭 "하이브리드 바룬" 이라고 부룬다.
Balun Design 사 Model 4116 - 4:1 Hybrid Balun 1.5 - 54MHz 3kW
(하나로 만들어진거 같지만 아래쪽에 초크 바룬이 들어가 있다.)
비교적 빌드 과정을 자세히 설명한 자료는 아래와 같다. ("FD4 antenna" 로 찾아보면 꽤 많은 자료가 나온다)
https://a08.veron.nl/zelfbouw/antennes/800-watt-fd4-multiband-antenna-with-super-balun/
그러나 이 자료에는 애석하게도..
*insertion loss of impedance transformer is assumed to be the same as the balun and was not actually measured (*임피던스 트랜스포머의 삽입 손실은 발룬과 동일한 것으로 가정하고 실제 측정하지 않음)
에 따라 측정치를 제공하지 않았으므로(아무리 뒤져도 나와 있는 자료를 찾지 못함) 손실을 측정한 데이터는 아래와 같다.
바이파일러 와인딩에 200옴 변환이므로 손실 변화가 극단적이지는 않다. 이 바룬이 Kw 급 사용이 가능한 것으로 홍보되고 있으므로 1kw 에서 1% 손실이면 10W, 5% 손실이면 50W, 10% 손실이면 100W 가 코어에서 열로 소산될 것으로 추정 가능하다. 이 작은 바룬에는 50w 수준의 손실도 치명적이므로 SSB (통상 평균전력 1/4 미만) 는 어느 정도 견딜거라 추정하지만 1kw 를 연속으로 구동시킨다면 단 5%의 손실로도 살아남기는 어려울 것이다.
전술한대로 OCFD 안테나에서 하이밴드(되든 안되든 50MHz 를 포함한)를 고려하였으므로 7T:7T 를 선택했다.
(상기 도표에는 안나오지만 권선을 잘라가며 12T, 10T, 8T, 6T, 4T 가 차례대로 테스트 됨)
OCFD 를 운용한 4:1 바룬과 초크바룬
저항 부하 200옴에서 임피던스 특성은 위와 같고 SWR 은 50MHz 에서도 1.5 이하에 있다.
상기 바룬이 장착된 안테나는 7MHz OCFD 로 7,(14 수신),21,28 로 작년부터 올해 초까지 시험운용 되었으나 설치 장소에 의한(안테나가 경사면에 설치되며 사선으로 내린 급전선 문제로 추정) CMC 문제로 샤크룸 인입 전 초크바룬을 하나 더 추가해야만 했다. (동일 급전위치에 7, 21 팬다이폴 운용에서는 CMC 문제가 발생하지 않는다.)
결론은 21MHz 밴드의 성능이 그다지 만족스럽지 않았으므로 다시 다이폴로 돌아왔다. (성능 저하는 3배 고조파로 인한 지향성 특성 또는 CMC 영향으로 추정)
